ZFO系列8路光纖滑環（支持單模/多模）在進行360度無限制旋轉時無損傳輸數據。適合應用在需要無限制的，連續或斷續旋轉，同時又需要從固定位置到旋轉位置傳送大容量數據、信號的場所，能改善機械性能，簡化系統操作，避免因活動關節的旋轉對光纖造成損害。
 | ZFO產品系列主要特點 ◆插入損耗小，轉速高 ◆ 無接觸、無摩擦，高壽命，單芯可達1億轉以上 ◆ 體積小、重量輕，密封等級高 ◆ 光纖傳遞信號，無泄密，無電磁干擾，可遠距離傳輸 ◆必須安裝在設備旋轉軸心上，不能有過孔 |

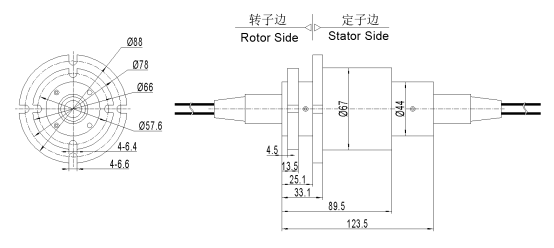

訂購型號說明 | ZFO外形尺寸圖 |
技術規格參數 | ||
指標名稱 | 類型 | |
單模(SM) | 多模(MM) | |
帶寬 | ±50 | |
最大插入消耗,23℃(dB) | 4 | 3.5 |
插入損耗波動(dB) | 2 | 1 |
回波損耗(dB) | ≥55(APC) | ≥40(PC) |
最大輸入功率(W) | 0.5 | |
最高轉速 | 250 | |
預估壽命 | 2億轉 | |
工作溫度(℃) | -45~85 | |
貯存溫度(℃) | -50~85 | |
防護等級 | IP54 | |
高端機器人、高端物料輸送系統、軍用車輛上的轉動炮塔、遠程控制系統、雷達天線、光纖傳感等轉臺（速率臺）的高速視頻、數字、模擬信號的傳輸和控制、醫療系統、視頻監視系統、保障國家或國際安全系統海底作業系統、緊急照明設備、機器人、展覽/顯示設備、醫療設備等。
